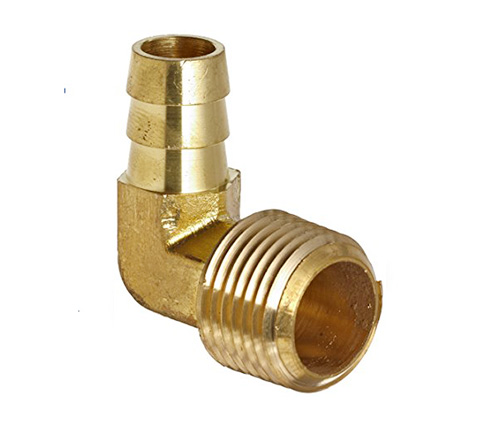

129 crijeva Barb 90 ° lakat do muške cijevi

Značajke proizvoda:
■■ Sva mjedena konstrukcija
■■ Fluorokarbonski o-prstenovi
■■ NPTF, SAE ravna navoj, metrički navojni završeci
■■ Za višekratnu upotrebu
■■ Potrebna stezaljka

Tržišta:
■■ Industrijski
■■ Konstrukcija
■■ Teški kamion
■■ Mobilan

Kompatibilno cijev:
■■ Gumeno crijevo
■■ GPH crijevo

Referentni dio br.:
129 -HBE1 -KF -PS90 -29E -146

Kontaktirajte nas

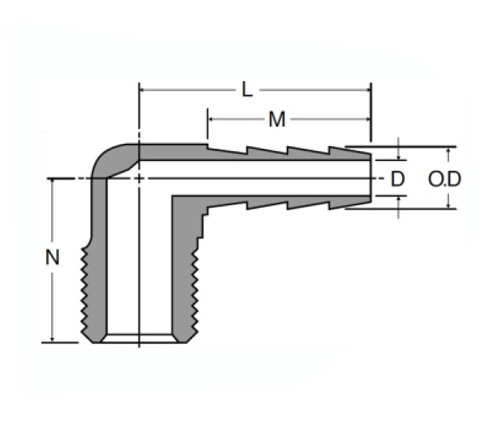

TEHNIČKI PODACI

DIO#	Crijevo i.d × mael nptf	D	N	M	L
129-3a	3/16 × 1/8	.125	.84	.84	1.18
*129-4A	1/4 × 1/8	.187	.66	.76	1.04
*129-4b	1/4 × 1/4	.187	.86	.76	1.10
129-40	1/4 × 3/8	.187	.97	.97	1.58
129-5A	5/16 × 1/8	.250	.81	.76	1.01
*129-5b	5/16 × 1/4	.250	.86	.76	1.04
*129-5c	5/16 × 3/8	.250	.94	.97	1.58
129-6A	3/8 × 1/8	.281	.81	.78	1.12
*129-6b	3/8 × 1/4	.281	.84	.78	1.13
*129-6c	3/8 × 3/8	.281	.95	.78	1.25
*129-6d	3/8 × 1/2	.281	1.13	.78	1.35
129-8b	1/2 × 1/4	.415	1.00	.78	1.17
129-8c	1/2 × 3/8	.415	1.00	.78	1.17
*129-8d	1/2 × 1/2	.415	1.13	.79	1.36
129-10c	5/8 × 3/8	.530	/	.87	1.31
129-10d	5/8 × 1/2	.530	/	.87	1.36
129-12d	3/4 × 1/2	.790	/	.87	1.36
129-12E	3/4 × 3/4	.790	/	.91	1.46

* Ptf kratka nit

Koristi se za stvaranje lakta od 90 stupnjeva, ovaj lakat za crijevo je izgrađen od mesinga za dugotrajnu uslugu. Svi su okovi kompatibilni s plastičnim ili gumenim cijevima. Ovo uklapanje dolazi i u NPTF, SAE ravni nit i metričke navojne krajeve. Umjeravanje zahtijeva stezaljku za pravilnu instalaciju.

Priključak muške cijevi od 90 ° lakat do crijeva Barb. Fluorokarbonski o-prstenovi osiguravaju glatko djelovanje s gumenim crijevom i mjere 2,00 "(51 mm) I.D. x 1,50" (38 mm) O.D..Ova lakat je izgrađen od visokokvalitetnih, mesinganih materijala i dolazi s O-prstenom za višekratnu upotrebu. Zavijanje od 90 stupnjeva omogućuje bešavne prijelaze između cijevi. Dostupno u ravnom nitu muške cijevi, ženki SAE konusni navoj i metričke navoje.

Crijevo Barb 90 ° lakat s muškim cijevima za cijev pruža sigurnu vezu između naših proizvoda. Ovaj je proizvod dizajniran za uklanjanje svih potencijalnih točaka curenja, osiguravajući da vaša crijeva ostanu sigurno pričvršćena na vaše okove.
