Kako odabrati spoj cijevi za rukave bakrene kartice

1. Spoj za bakrenu karticu Tip rukava
Funkcija tipa bakrene ferule kroz terminalni spoj uglavnom se koristi za povezivanje instrumentalne opreme i mjernog cjevovoda. Postoje mnoge vrste ravnih terminalnih spojeva tipa bakra. Vanjski promjer D0 cijevi je: φ6mm, φ8mm, φ10mm, φ12mm, itd. Specifikacije navoja su: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2NPT, Zgt, Zgt, Zgt, Zgt, Zglt, Zgl, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, Zg1, zgl.

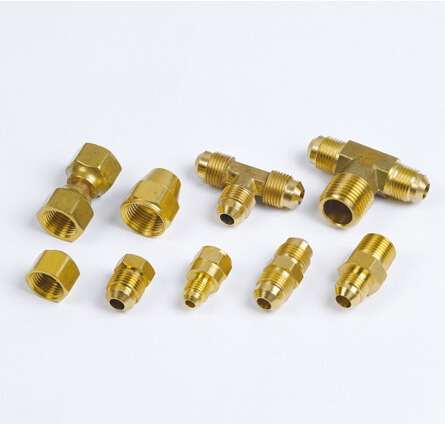

Struktura izgleda vrste rukava bakrene kartice kroz terminalni spoj prikazana je na slici 1. materijal za obradu je H62 (kromirana površina). Nominalni tlak je 1,0MPA, a radna temperatura nije veća od 150 ° C (radna temperatura najlonske cijevi je normalna temperatura).

Opseg nanošenja: bakrena cijev, plastična cijev, najlonska cijev.

Posebnu pažnju treba posvetiti: veza između izvornog ventila i opreme i cjevovoda ne bi trebala usvojiti kompresiju. To je zato što je veza između izvornog ventila, opreme i cjevovoda kritični dio, a odsutnost spojnog zgloba ferula pomaže u osiguravanju kvalitete veze i olakšavanju održavanja i popravka. Prema iskustvu, u stvarnoj uporabi, kvaliteta obrade ovog spoja i veličina cijevi potrebno je biti vrlo stroga, u protivnom će zglob procuriti zbog neadekvatnog brtvljenja.

2. Bakrena vrstu ferule Ravni srednji spoj

Za spajanje izvora zraka, signalnog cjevovoda i plinovoda zraka i plinovoda zraka i plinovoda bakrenog spoja bakrene cijevi. Postoje mnoge vrste ravnih srednjih spojeva tipa bakrene ferule, a vanjski promjer D0 cijevi je: φ6 mm, φ8 mm, φ10 mm, φ12 mm, itd. Slika 2 prikazuje strukturu izgleda bakrene karake tipa kroz srednji spoj. Materijal za obradu je H62 (kromirana površina). Nominalni tlak je 1,0MPA, a radna temperatura nije veća od 150 ℃ (radna temperatura najlonske cijevi je normalna temperatura). Opseg nanošenja: bakrena cijev, plastična cijev, najlonska cijev.

Posebnu pažnju treba posvetiti: veza između izvornog ventila i opreme i cjevovoda ne bi trebala usvojiti kompresiju. To je zato što je veza između izvornog ventila, opreme i cjevovoda ključni dio, a odsutnost cijevi za cijev od ferula korisna je kako bi se osigurala kvaliteta povezivanja i olakšala održavanje i popravak. Prema iskustvu, u stvarnoj upotrebi, kvaliteta obrade ovog spoja i veličina cijevi mora biti vrlo stroga, inače će spoj biti čvrsto zapečaćen i procuriti.
